印刷電路板(PCB)的奇幻漂流:拆解電子產品的心臟

你曾好奇過,那些讓我們的智慧型手機、電腦、甚至咖啡機得以運作的精密電子產品,它們的「骨架」和「血管」究竟是什麼嗎?

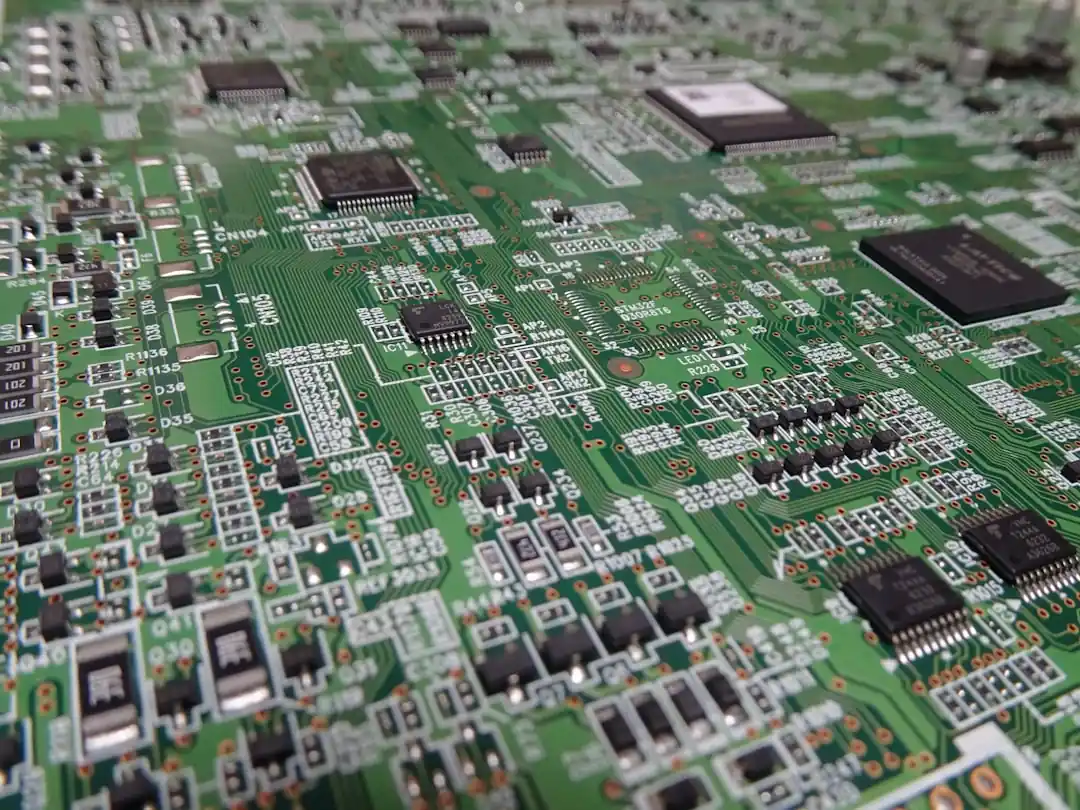

一塊現代綠色印刷電路板的特寫,上面佈滿了精密的晶片與電子元件。
這片小小的綠色板子,就像一座微型城市,承載著我們數位生活的脈動。Source: Akshat Sharma / unsplash

你曾好奇過,那些讓我們的智慧型手機、電腦、甚至咖啡機得以運作的精密電子產品,它們的「骨架」和「血管」究竟是什麼嗎?其實,答案就藏在一塊塊看似不起眼的綠色板子裡,它就是我們今天要聊的主角——印刷電路板(Printed Circuit Board, PCB)。它無處不在,卻又常常被我們忽略,但少了它,現代電子世界將會寸步難行。

老實說,我以前也只是把它當作電子產品裡的一個零件,從沒深入思考過它的重要性。直到有一次,我的舊筆電壞了,在好奇心驅使下拆開來看,才赫然發現這塊佈滿了複雜線路和元件的綠色板子,竟然是整個裝置的核心。那種感覺,就像是第一次看到城市的地下管線圖,才意識到原來有這麼一套龐大而有序的系統在我們看不見的地方默默運作著,支撐著一切。

這不僅僅是一塊板子,它更像是一個精心規劃的微型城市。上面的每一條線路都是一條高速公路,每一個焊點都是一個交通樞紐,而那些大大小小的電子元件,則是這座城市裡的摩天大樓和基礎設施。它們共同協作,才讓電流和數據能夠精準無誤地流動,最終構成我們所體驗到的各種強大功能。

PCB 的核心奧秘:它究竟是什麼?

簡單來說,印刷電路板就是一個平坦、堅固的基底,它的主要任務是利用「印刷」的方式,將原本雜亂無章的電線,變成整齊有序的銅箔線路,用來連接並支撐各種必要的電子元件(如晶片、電阻、電容等),讓它們能夠穩定地協同工作。你可以把它想像成電子產品的「神經系統」,為訊號和電力在不同部分之間流動提供了一套高效的路徑。

這塊板子本身通常是由絕緣材料製成的,最常見的就是一種叫做「FR-4」的玻璃纖維環氧樹脂。它的堅固性和絕緣性為電子元件提供了一個安全的家。製造商會在這層基板上,覆蓋一層薄薄的銅箔,然後透過類似沖洗照片的「蝕刻」技術,將設計好的電路圖案「洗」出來,把不需要的銅箔移除,只留下我們肉眼可見的那些閃閃發亮的銅線。

這些銅線就像是專為電子訊號打造的微型高速公路,引導著電流和數據在元件之間精準傳輸。如果沒有 PCB,工程師就必須用無數根電線來手動連接每個元件,那畫面光是想像就覺得頭疼,更別說要讓它們在高速運算下保持穩定不出錯了。PCB 的出現,讓電子產品得以實現小型化、高可靠性,並且能夠進行大規模的自動化生產,這在電子產業的發展史上,絕對是一個里程碑式的創新。

一塊複雜的綠色電路板的鳥瞰特寫。
從這個角度看,PCB 上的線路和元件就像是精心規劃的城市藍圖。Source: Ludovico Ceroseis / unsplash

一塊板子,一個世界:PCB 的分層結構

當我們說「一塊」PCB 時,其實有點誤導。因為現代的 PCB,尤其是用在手機、電腦這類複雜設備裡的,往往不是單純的一層,而是一個由多層材料精密堆疊而成的「三明治」。每一層都有它獨特的功用,缺一不可。

最核心的部分是基板(Substrate)。這就是前面提到的 FR-4 玻璃纖維,它提供了整個結構的剛性和絕緣性,確保電流不會「走錯路」。基板的厚度會根據不同的應用而有所變化。

在基板之上,就是銅箔層(Copper Layer)。這可以說是最重要的一層,因為所有的電路走線、焊盤(用來焊接元件的接觸點)都在這裡。根據複雜程度,PCB 可以是單面板(只有一層銅箔)、雙面板(正反兩面都有銅箔),甚至是擁有數十層銅箔的多層板。在多層板中,不同的銅箔層之間會由絕緣材料隔開。

為了保護精密的銅箔線路不被氧化、刮傷或是在焊接時意外短路,工程師會在銅箔層之上覆蓋一層防焊層(Solder Mask)。這層保護漆通常是我們最熟悉的綠色,但其實也有藍色、紅色、黑色等多種顏色。它會精準地露出需要焊接的焊盤,而將其他區域都保護起來。

最後,為了方便組裝和維修,還會在防焊層之上印上絲印層(Silkscreen)。這一層通常是白色的文字和符號,用來標示每個元件的位置、型號、方向等資訊。就像是地圖上的標示,讓工程師能夠快速識別每一個「地標」。這些層層疊疊的設計,共同構成了 PCB 這個既複雜又有序的內部世界。

PCB 的多樣面貌與深遠影響

你可能以為 PCB 都長得差不多,但其實它們有著非常豐富的「家族成員」,以應對五花八門的電子產品需求。除了前面提到的單層、雙層和多層板之外,還有一種截然不同的類型,叫做柔性電路板(Flexible PCB, FPC)

顧名思義,FPC 是可以彎曲、折疊的。它使用的基材是像塑膠薄膜一樣的聚醯亞胺(Polyimide),這讓它能夠在有限的空間內靈活佈線,非常適合應用在相機鏡頭、穿戴式裝置或需要動態彎折的產品中。有時候,工程師還會將剛性板和柔性板結合,創造出所謂的「軟硬結合板」,兼具兩者的優點。

PCB 的出現,徹底改變了電子產品的製造方式。在它問世之前,電子元件之間的連接主要依靠手工佈線,不僅效率極低、錯誤率高,而且產品體積龐大、笨重。PCB 的發明,讓電子產品的組裝變得標準化、自動化,大幅提高了生產效率並降低了成本。更重要的是,它讓電路變得極度可靠和穩定。

可以說,沒有 PCB,就沒有我們今天所享受的輕薄筆電、功能強大的智慧型手機,以及無數便利的智慧家電。這塊小小的綠色板子,承載著現代科技的複雜脈絡,是我們數位世界中不可或ED的無名英雄。下次當你拿起任何電子產品時,不妨花一秒鐘想像一下它內部那塊默默運作的 PCB,它正以其精密的結構和複雜的線路,為我們的生活帶來無限的可能與驚喜。
