當我們驚嘆於AI的飛速進步時，很少人會注意到，在那些強大的晶片底下，有一種名為ABF的材料，正默默地決定著AI硬體的效能極限。
最近跟朋友聊到AI，我們總會讚嘆ChatGPT的聰明、Midjourney的創造力，或是NVIDIA最新晶片那令人咋舌的運算速度。但我們常常把目光聚焦在這些閃亮的晶片本身，卻很少思考一個問題：是什麼讓這些晶片能如此強大？老實說，我以前也以為就是晶片設計和製程技術的功勞，直到最近深入研究，才發現一個經常被忽略的幕後英雄——ABF載板。

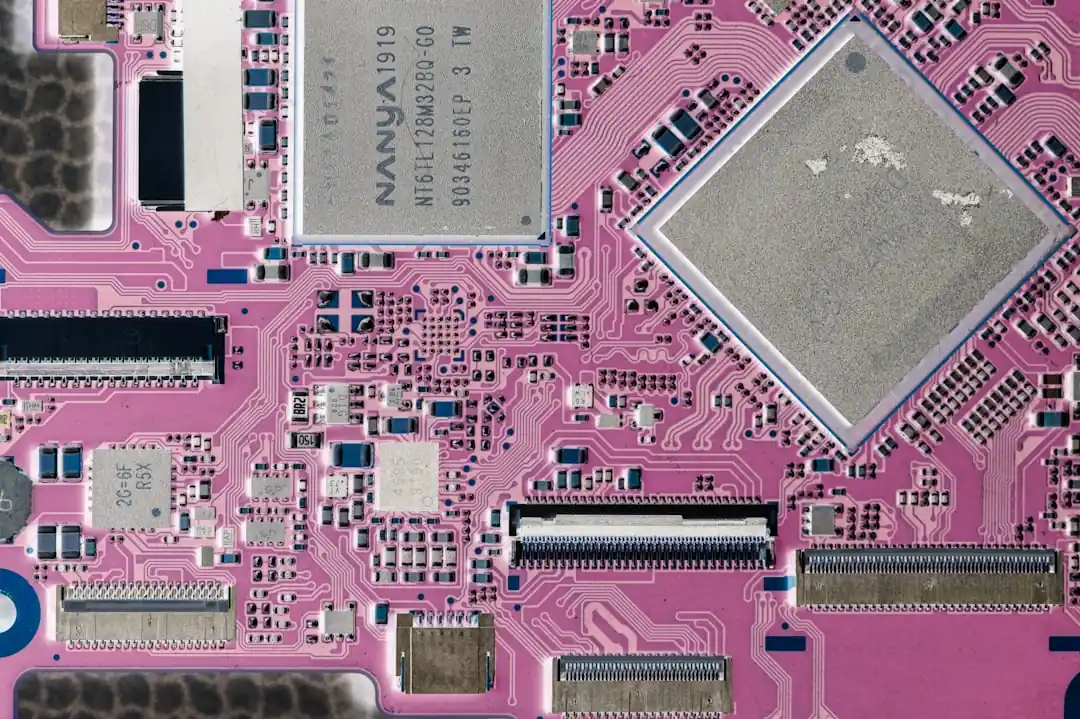

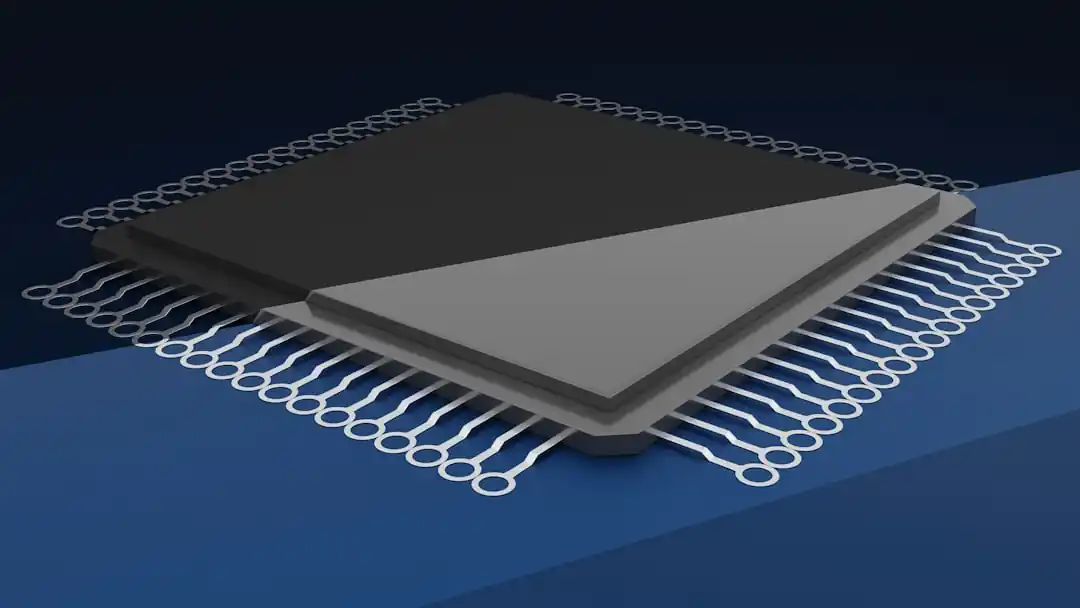

這個聽起來有點陌生的名詞，ABF（Ajinomoto Build-up Film），是一種由日本味之素公司開發的增層膜材料。你沒聽錯，就是那個以味精聞名的味之素。很難想像吧？一家食品公司竟然掌握著尖端半導體產業的關鍵命脈。ABF載板就像是晶片與主機板之間的一座超高密度、超高速的橋樑，如果沒有它，再強大的AI晶片也只是一座無法發揮作用的孤島。
隨著AI模型越來越複雜，資料量越來越龐大，AI晶片也變得越來越大、越來越耗電。傳統的載板技術早已不堪重負，而ABF載板憑藉其獨特的優勢，成為了唯一的選擇。可以說，如果沒有ABF，我們今天所熟知的AI硬體加速器可能根本無法實現。今天，就想和大家聊聊，這個看似不起眼的ABF，究竟為什麼對下一代的AI硬體如此重要。
為什麼AI晶片需要一個「超級基地」？
要理解ABF的重要性，我們得先從AI晶片的特殊需求談起。不同於一般的CPU，AI晶片（如GPU或專用ASIC）是為了大規模平行運算而生。它們內部集成了數百甚至數千個運算核心，還需要搭配高頻寬記憶體（HBM）來應對巨量的資料吞吐。這就像一個擁有數千個大腦的超級生物，需要一個極其精密的神經系統來協調運作。
首先，是「高密度互連」的需求。一顆高階AI晶片可能有數萬個對外連接的I/O（輸入/輸出）腳位，用來跟記憶體、其他晶片溝通。傳統載板的線路太粗，根本無法容納這麼多「通道」。而ABF材料可以透過層層堆疊的方式，用雷射打出極其微小的孔洞，再以化學銅填充，形成極為精細的線路。這使得在極小的面積上，可以做出極度複雜且層數極多的立體電路結構，完美滿足了AI晶片的需求。
其次，是「訊號完整性」的挑戰。當數據以每秒數百GB甚至TB的速度在晶片內外傳輸時，任何一點訊號的衰減或干擾，都可能導致運算錯誤。ABF材料擁有優異的電氣特性（低介電常數和低損耗），能確保高速訊號在傳輸過程中的穩定與清晰，就像是為數據傳輸鋪設了一條平坦無阻的超級高速公路。
最後，是「散熱與穩定性」的考驗。AI晶片是名副其實的「吃電怪獸」，巨大的功耗也帶來了驚人的發熱量。如果熱量無法有效散去，晶片效能就會下降，甚至燒毀。ABF載板不僅要承載晶片，還要扮演散熱路徑的一部分，幫助熱量快速傳導出去。同時，它自身的物理特性也要非常穩定，才能應對晶片在高速運作時產生的巨大應力，確保整個結構的可靠性。
ABF的崛起：一場材料與製程的革命
ABF載板並非新技術，它早在90年代就已問世，並長期應用於CPU等領域。然而，真正讓它站上舞台中央的，是近年來AI與高效能運算（HPC）的爆發性成長。特別是隨著台積電的CoWoS等先進封裝技術的成熟，將多個小晶片（Chiplet）和HBM整合在同一封裝上的設計成為主流，這對載板的面積、層數和線路精度提出了前所未有的要求。
ABF載板的製造過程極其複雜，良率控制非常困難，這也導致了其產能長期處於緊張狀態。目前，全球ABF載板的產能主要集中在台灣（如欣興、南電、景碩）和日本（如Ibiden、Shinko）等少數幾家廠商手中。這也使得ABF載板成為半導體供應鏈中一個關鍵的瓶頸，其價格和交期直接影響著AI晶片的出貨。
面對未來更強大的AI晶片需求，ABF技術本身也在不斷進化。業界正在努力開發更大面積、更高層數、線路更精細的ABF載板。同時，為了突破ABF材料的物理極限，像英特爾等巨頭也開始積極研發「玻璃基板」作為替代方案。玻璃基板擁有更優異的平整度和熱穩定性，被認為是未來承載更大尺寸、更複雜晶片的潛力股。不過，玻璃基板的生態系和量產技術仍需時間成熟，在可預見的未來，ABF依然是市場上不可或缺的主力。
結語：看見科技背後的價值
從一顆小小的AI晶片，到它身下那片精密的ABF載板，再到整個龐大的半導體供應鏈，我們看見了現代科技是如何建立在無數個環環相扣的細節之上。很多時候，真正決定勝負的，往往不是那些最耀眼的明星，而是這些在背後默默付出的無名英雄。
下一次，當你再次為AI的強大而驚嘆時，或許可以想起，這一切的背後，有著像ABF這樣了不起的材料，以及無數工程師為之付出的心血。正是這些看不見的基石，才撐起了我們所見的科技奇蹟，也讓我們對未來充滿了更多的想像與期待。
